鋁在鋼中主要是以金屬固溶體形式存在，也有少部分氧化鋁和AIN，鋼中的氧化鋁一般不溶于酸稱為“酸不溶鋁”。鋁含量及酸溶鋁與酸不溶鋁的比例對連鑄工藝至關重要，如果不能準確控制鋁含量及不同狀態(tài)鋁的比例，就不能進行正常的生產(chǎn)，因此，對鋼中鋁含量與不同狀態(tài)鋁含量的測定非常重要。隨著光電直讀法技術、工藝的進步，準確快速測定鋼中不同狀態(tài)的鋁含量成為了可能，是通過峰值積分及平穩(wěn)放電時的對比分析可測得不同狀態(tài)鋁的含量。下文儀德公司將介紹使用斯派克光電直讀光譜儀測量低合金中酸溶鋁、酸不溶鋁的含量變化。

一、實驗部分

1. 儀器與設備

SPECTRO LAB 光電直讀光譜儀

2. 實驗條件

氬氣：純度＞99.999%、靜態(tài)流量0.5L/min、動態(tài)流量5L/min

鎢電極：90°頂角、極距：4mm

3. 實驗方法

測定儀器的精密度。分別取國家標準光譜樣品S9255、S9257、S9258、86-1，各連續(xù)測定十一次,取其變異系數(shù) S%,與儀器出廠技術指標比較。

4. 測定已知含量的標準樣品。標準樣品拋光后,連續(xù)激發(fā)三次取平均值,比較全鋁、酸溶鋁的測定值與標準值。

5. 光電直讀光譜儀測定錯鏈鋼中全鋁含量。

二、結果與討論

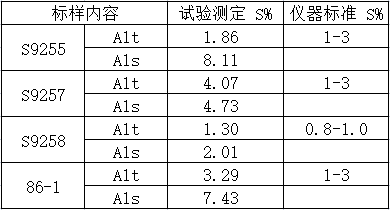

1. 精密度測試

上表結果表明，儀器的精密度較好，能滿足測定要求。

2. 準確性測試

上表數(shù)據(jù)表明,采用了峰值積分技術 PIM后，光電直讀光譜測定酸溶鋁、酸不溶鋁的準確度，基本令人滿意。

3. AIt 與 AIs 光譜化學測試

從表中可看到，光譜儀測得的全鋁含量比壞血酸 -CAS 光度法測得的酸溶鋁含量大，我們認為這個含量差距主要是因為酸不溶鋁的存在造成的。

三、結論

在運用了峰值積分技術 PIM 以后，對于低合金鋼中全鋁含量和酸溶鋁、酸不溶鋁含量的測定體現(xiàn)出光電直讀光譜法準確、快速的優(yōu)點，能保證生產(chǎn)需要，通過部分替代化學法測定,降低了分析成本。

參考標準：斯派克光譜分析論文集
