隨著電子技術和科技的迅速發(fā)展，直讀光譜儀也得到了不斷的發(fā)展和提高，特別是快速測量法的出現(xiàn)，不僅提高了高、低含量的測量精度，而且擴大了測量的動態(tài)范圍。

一、SPECTRO光譜分析儀簡介

SPECTRO LAB光譜儀的分析通道可設置到80多個，而且完成一次試樣的分析時間為 20秒鐘左右?？梢酝瑫r分析樣品中的常量合金元素和痕量雜質元素，且可分析多種基體材料。

分析時，如果選用峰值積分(PLMS)程序,還可用于固溶及非固溶元素的分析。這種狀態(tài)分析對鋼鐵中的連續(xù)澆鑄工藝控制是很重要的。

二、SPECTROLAB的生產(chǎn)應用

SPECTRO LAB光譜儀可擔負普通鋼中的低合金鋼、中高貧鋼、生鐵球鑄鐵、鋁合金等種原料、外協(xié)、外購件的進出廣檢驗工作。由于樣品預制簡單，分析時間較短,結果為計算機處理，所以效率較高?？沙袚炇沂止し治龅拇蟛糠址治龉ぷ鳌﹁T造鐵水的熔煉、配料、成分控制起了可替代的重大作用。也對產(chǎn)品的大量外購外協(xié)零部件的材料成份控制起到了質量把關的作用，滿足企業(yè)高速運轉的需求。

三、使用注意事項

1. 試樣的制備

在分析過程中,制備好樣品是分析結果正確與否的關鍵。

（1）對鑄鐵(包括 HT、QT)，需將樣品進行自口化處理，否則C、S等元素將得不出正確的分析結果。樣品要有代表性。分析表面不能有氣孔、砂眼、裂紋等缺陷。

（2）對鋼鐵材料進行分析時，如果分析面在軋制表面附近時，要考慮軋制過程中可能引起的脫炭對分析結果的影響。儀德公司得到過用戶的反饋，曾經(jīng)分析過一塊厚5mm的45#鋼板。由于開始結果不合格，多逐層打磨復做，結果都不相同(見表)。考慮到是表面脫炭造成，經(jīng)金相分析證實了這一看法。所以類似的情況制樣時一定要去掉表面脫炭層。

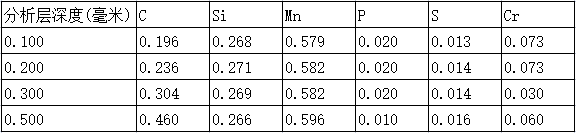

樣品分析結果(W%)

2. 電極清潔

激發(fā)時金屬材料會在電極上產(chǎn)生黑色沉積物，為保證火花激發(fā)正常，應在每次激發(fā)后用電極刷清理電極。

3. 氬氣供應

在停機時間較長，重新開機分析樣品前，應選擇手動充方式延長沖顯時間，以保證分析結果的準確。

4. 分析用標準樣品的準備

光譜分析測定樣品與其他方法相比，確實具有樣品處理簡單、自動化程序高、分析速度快、操作簡便、減輕了勞動強度、提高了勞動生產(chǎn)力、節(jié)約了電力、準確度高等特點，但在一些方面，也還有不少問題需待解決。如鑄鐵非白口化樣品分析時，C、S 元素分析對樣品狀態(tài)要求較高。且光電光譜分析只是一個相對分析方法,試樣的組成,結構狀態(tài),激發(fā)條件等難于完全控制，一般需用一套相應的標準樣品進行匹配，而和各種材料相對應的標準樣品的供應種類都還較少等,這些都是需要改進的地方。
