硅青銅是銅合金青銅中的特定牌號，其包括Qsi3-1 ，Qsil -3 ，Qsi0.6-2 ，其要求分析檢測九個元素，由于分析元素多，標準含量低，使得分析檢測難度較大，根據(jù)光電直讀光譜儀的特點，制作了硅青銅的工作曲線和分析程序，并進行了比較，滿足了硅青銅的分析要求，檢測結(jié)果準確可靠，保證了分析檢測的及時、快速、準確，節(jié)省了大量的人力和物力。

儀器

直讀光譜分析儀SPECTRO LAB S（德國斯派克公司）

實驗部分

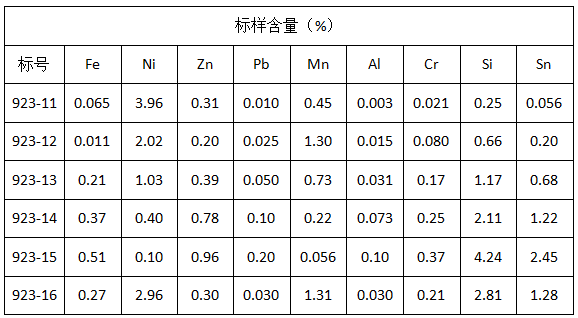

國家標準樣品Qsi313，成分如下表。

比對校核

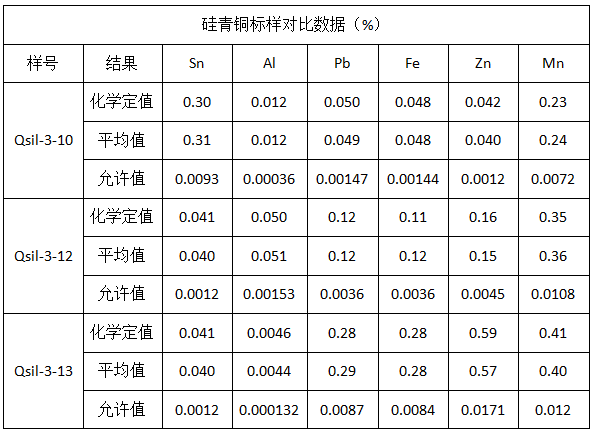

取硅青銅標樣Qsi1-3進行分析，每個樣品分析三次取平均值，與化學定值結(jié)果比對，列出部分代表性元素，具體結(jié)果見表。

從表中數(shù)據(jù)可以看出，其分析結(jié)果與化學定值一致性良好，差值小于允許差，說明該分析方法可靠，準確度高。

精密度

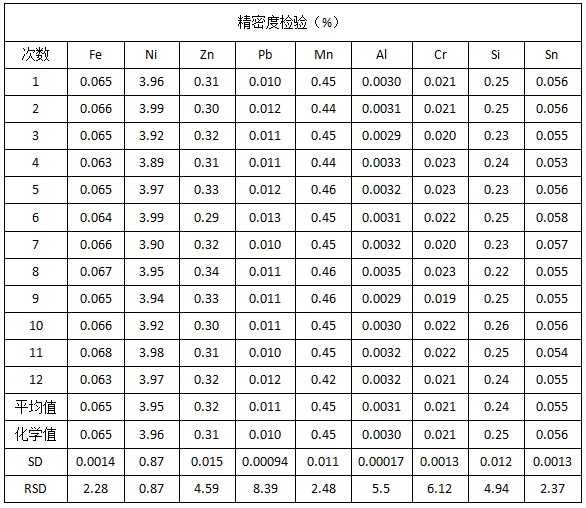

取已定值的國家標準樣品Qsi313-923-11， 進行精密度試驗，連續(xù)激發(fā)12次，計算平均值、標準偏差、相對偏差，結(jié)果見表。

從表數(shù)據(jù)中可以看出，各元素的RSD值均在0.87%~8.39%，精密度非常高，完全滿足標準要求。

通過試驗，證明該分析方法簡便快速，精密度和準確度高，能夠滿足硅青銅在日常分析檢測的要求，在日常分析檢測中，只要保證試樣面符合分析要求，就能夠保證分析的準確性。

直讀光譜分析儀SPECTRO LAB S

40多年來，SPECTRO全心投入開發(fā)出世界先進的發(fā)射光譜儀。今天，斯派克公司完美引入CMOS探測器技術(shù)，徹底改變了高端電弧/火花分析技術(shù)的走向及未來。在所有同類分析儀中，SPECTROLAB S所提供分析速度超出想象，低元素檢測限，同時也可以提供超長的正常運行時間和非常具有前瞻性的靈活性。

SPECTRO LAB S 擁有世界上第一個基于CMOS的探測器的記錄系統(tǒng)，該系統(tǒng)非常適合于高端金屬分析。從微量元素到多基體應(yīng)用，它提供了快速、高度準確、異常靈活的技術(shù)選擇。

樣品的分析速度是儀器先進性的重要標志，SPECTRO LAB S的推出完全滿足了金屬分析市場對速度的需求。例如：當檢測低合金鋼時，它可以在20秒或更短的時間內(nèi)提供高準確度的測量值！

從技術(shù)指標和實際使用效果看，SPECTRO LAB S均是適合金屬冶煉廠的測試需求。對于金屬再加工生產(chǎn)商、汽車和航空航天制造商、以及成品和半成品、電子產(chǎn)品、半導(dǎo)體等制造商來說，可以給出的解決方案同樣出色。

創(chuàng)新點

1、獨立雙光室，確保所有分析譜線都獲得很高分辨率。 SPECTROLAB S 配備兩套完整的專用光學系統(tǒng)。一個光室精確測量波長從120到240納米（nm）;另一個光室，波長范圍從210到800納米（nm）。 兩個光室都采用先進的CMOS檢測器，具備恒溫裝置和壓力補償功能。

2、等離子發(fā)生器數(shù)字光源和點火板可靠的新型高能LDMOS等離子發(fā)生器光源，為SPECTROLAB S 輸出高穩(wěn)定的火花放電，頻率高達1000 Hz，只需要很短的時間即可完成測試，例如分析低合金鋼小于 20 秒。該系統(tǒng)還允許特定應(yīng)用的火花參數(shù)設(shè)置，以優(yōu)化分析性能。

3、精密氬氣控制系統(tǒng) SPECTROLAB S 采用全新程控流量。軟件根據(jù)分析程序精密設(shè)置氬氣流量。節(jié)約了氬氣消耗。氬氣閥體直接耦合到火花臺，無需管道連接，避免漏氣。

4、火花臺清理間隔大大延長 堅固的陶瓷內(nèi)芯避免積塵粘附。流暢的氣路設(shè)計確保了很少的粉塵殘留（使得清理間隔時間延長了8倍）；對于大樣品量輸出的全自動光譜儀系統(tǒng)尤為重要。

5、快速讀出系統(tǒng) 斯派克的GigE創(chuàng)新讀出系統(tǒng)確保海量數(shù)據(jù)的極速處理，從而支持卓越的儀器性能表現(xiàn)。實現(xiàn)了獨特的全光譜范圍譜圖記錄。

6、低檢出限。SPECTROLAB S 采用的 CMOS+T技術(shù)，在關(guān)鍵元素的檢測限方面，超越光電倍增管技術(shù)的性能。通過配置參比通道，工作曲線可以獲得很好優(yōu)化，可以快速定量分析ppm量級的高純金屬或合金中的痕量元素。

7、元素在低合金鋼中平均檢測限改善2倍，元素在純鋁中的平均檢測限改善5倍。

8、單一標樣實現(xiàn)整個系統(tǒng)的標準化, 此項每天可節(jié)省30分鐘工作時間。
