廣州儀德精密科學(xué)儀器股份有限公司（原廣州市儀德科學(xué)儀器有限公司）創(chuàng)立于2005年，一直堅持服務(wù)于國內(nèi)實(shí)驗分析領(lǐng)域，專注于各類儀器的研究制造與營銷服務(wù)，是一家專門為客戶打造一站式、全鏈條和“交鑰匙”實(shí)驗室而組建的高新技術(shù)企業(yè)。

公司產(chǎn)品資源豐富，種類齊全，涵蓋實(shí)驗室通用儀器、化學(xué)分析、表面科學(xué)等，如全譜直讀光譜儀、波長\能量色散型X射線熒光光譜儀、電感耦合等離子體發(fā)射光譜儀、輝光放電光譜儀、紫外可見分光光譜儀、分子熒光光譜儀、原子吸收光譜儀、掃描電鏡、原子力顯微鏡、金相顯微鏡、氧氮?dú)浞治鰞x、碳硫分析儀等。

DC53模具鋼簡介

DC53模具鋼是對SKD11進(jìn)行改良的新型冷作模具鋼，DC53熱處理硬度高，高溫（520-530℃）回火后可達(dá)62-63HRC高硬度，在強(qiáng)度和耐磨性方面DC53超過SKD11。

DC53模具鋼韌性是SKD11的2倍，且在冷作模具鋼中較為突出，用DC53制造的工具很少出現(xiàn)裂紋和開裂，大大提高了使用壽命。

經(jīng)過線切割加工后的殘余應(yīng)力較小，裂紋和變形得到抑制，經(jīng)高溫回火減少了殘余應(yīng)力。

切削性和研磨性超過SKD11，DC53的切削性和研磨性優(yōu)于SKD11，使用DC53可增加工具模具壽命和減少加工工序。

DC53模具鋼經(jīng)1040℃淬火和520~530℃高溫回火后，硬度HRC可達(dá)62~63，韌性是目前常用的冷作模具鋼中最高的，且切削性、磨削性較好，電加工變質(zhì)層殘余應(yīng)力小，殘余奧氏體極少，碳化物細(xì)小并分布均勻。

因模具受力情況較復(fù)雜，有些模具工作零件需具備一些特殊的力學(xué)性能，若按標(biāo)準(zhǔn)的熱處理工藝往往無法達(dá)到理想的工作性能要求，需通過熱處理對硬度、韌性和耐磨性等基本特性作適當(dāng)調(diào)整，以達(dá)到模具最佳工作狀態(tài)，所以在使用過程中一定要參照正規(guī)熱處理規(guī)范進(jìn)行熱處理加工，切不可為了降低費(fèi)用而減少熱處理升溫或冷卻時間。

DC53模具鋼硬度

退火至≤255HB，俗稱沒有硬度。

一般的可以淬火到HRC62-68度，國產(chǎn)的一般在HRC60-63，進(jìn)口的一般HRC62-68。

DC53克服了SKD11高溫回火硬度和韌性不足的弱點(diǎn)，將在通用及精密模具領(lǐng)域代替SKD11的高強(qiáng)韌性通用冷作模具鋼。

DC53模具鋼的特點(diǎn)

熱處理硬度高于SKD11，韌性是SKD11的兩倍，切削性和研磨性超過SKD11，能改善真空熱處理時硬度不足之缺陷。

高溫回火后可達(dá)62-63HRC高硬度，在強(qiáng)度和耐磨性方面DC53超過SKD11。

DC53鋼的韌性在冷作模具鋼中較為突出，用DC53制造的工具很少出現(xiàn)裂紋和開裂，切削性的研磨性較佳，使用DC53可增加工具模具壽命和減少加工工序，加工工具壽命較長，加工工時數(shù)較省。

加工處理工藝

加工處理流程

1.DC53淬火加熱溫度：960℃~980℃，520℃回火兩次后硬度約在62HRC左右；SKD11淬火加熱溫度：1020℃~1040℃。

2.使用DC53會有所改善。DC53的強(qiáng)韌性要好于SKD11，DC53韌度約是SKD11的兩倍，耐磨性也好于SKD11，是替代D2、SKD11的優(yōu)良鋼種。

3.兩種鋼種的防銹耐腐蝕性能無本質(zhì)區(qū)別，要想提高防銹耐腐蝕性能可以考慮淬火、回火后進(jìn)行滲氮或N-C共滲處理。

4.DC53材質(zhì)用SKD11的熱處理工藝，晶粒度變大，殘余奧氏體量增多，性能會有所降低，但不至于報廢。如果不想重新淬火，可考慮用510℃進(jìn)行第三次回火（正常工藝是520℃回火兩次），如果想重新淬火，一定要進(jìn)行700℃左右的高溫回火或者重新進(jìn)行球化退火。

5.工件經(jīng)氮化處理后表面獲得致密的硬化層組織，使工件的耐磨性與抗蝕性顯著提高。525℃氣體氮化處理后表層硬度約1250HV，570℃軟氮化處理表層硬度約 950HV 。

熱處理

鍛造溫度：1100~900℃

熱處理溫度：

退火 830~880℃

淬火 1000~1040℃

回火低溫180~200℃

退火高溫520~530℃

硬度：

淬火回火

HRC60~62

HRC62~63

DC53模具鋼應(yīng)用

1.精密沖壓模

線切割加工的精密沖裁模及各種用途沖壓模。

2.難加工材料塑性變形用工具

冷鍛、深拉和搓絲用模。

3.其他

高速沖裁沖頭、不銹鋼板沖頭。

精密沖壓模：線切割加工的精密沖裁模及各種用途沖壓模

難加工材料的塑性變形用工具

冷鍛、深拉和搓絲用模

如何運(yùn)用手持光譜儀檢測對DC53模具鋼進(jìn)行檢測？

DC53模具鋼對SKD11進(jìn)行改良，作為一種新型冷作模具鋼，DC53熱處理硬度高，高溫（520-530℃）回火后可達(dá)62-63HRC高硬度，在強(qiáng)度和耐磨性方面DC53超過SKD11。

DC53模具鋼韌性是SKD11的2倍，且在冷作模具鋼中較為突出，用DC53制造的工具很少出現(xiàn)裂紋和開裂，大大提高了使用壽命。

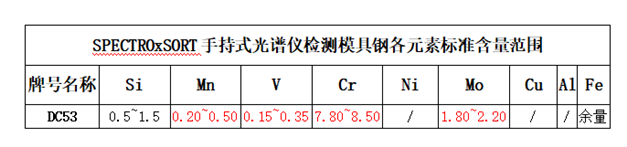

DC53模具鋼成分

德國斯派克手持式X熒光光譜儀，能夠在金屬牌號鑒別方面做出較大的應(yīng)用，運(yùn)用斯派克手持式光譜儀對DC53模具鋼進(jìn)行分析檢測，金屬分析速度快，時間短，分析精準(zhǔn)度高。

運(yùn)用斯派克手持式X熒光光譜儀可對金屬牌號進(jìn)行分析，檢測金屬元素，SPECTROxSORT可較短的分析時間給出金屬牌號以及實(shí)驗室級的材料化學(xué)組成分析結(jié)果。而對于復(fù)雜基體分析如環(huán)境監(jiān)測分析，xSORT無需復(fù)雜的樣品前處理，即可取得同類設(shè)備無法取得的低的元素檢測下限。

此外，斯派克光譜儀還能滿足多種金屬基體材料以及土壤，塑膠，礦石等多種復(fù)雜材料的光譜化學(xué)成分分析需要。
