壓鑄（die casting）是一種金屬鑄造工藝，其特點(diǎn)是利用模具腔對融化的金屬施加高壓，類似于塑料的注塑成型。壓鑄特別適合制造大量的中小型鑄件，因此壓鑄是各種鑄造工藝中使用廣泛的一種。同其他鑄造技術(shù)相比，壓鑄的表面更為平整，擁有更高的尺寸一致性。然而，不規(guī)范的操作和參數(shù)也會(huì)產(chǎn)生種類眾多的缺陷。

外觀檢查：鑄件表面上有與金屬液流動(dòng)方向一致的條紋，有明顯可見的與金屬基體顏色不一樣的無方向性的紋路，無發(fā)展趨勢。

流痕產(chǎn)生的原因有如下幾點(diǎn)：

• 模溫過低；


• 澆道設(shè)計(jì)不良，內(nèi)澆口位置不良；

• 料溫過低；

• 填充速度低，填充時(shí)間短；

• 澆注系統(tǒng)不合理；

• 排氣不良；

• 噴霧不合理。

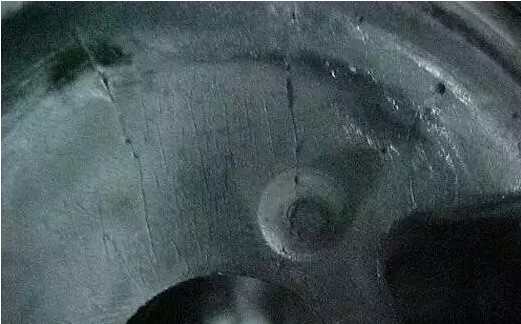

外觀檢查：壓鑄件表面上有網(wǎng)狀發(fā)絲一樣凸起或凹陷的痕跡，隨壓鑄次數(shù)增加而不斷擴(kuò)大和延伸。

產(chǎn)生原因如下：

• 壓鑄模腔表面有裂紋；

• 壓鑄模預(yù)熱不均勻。

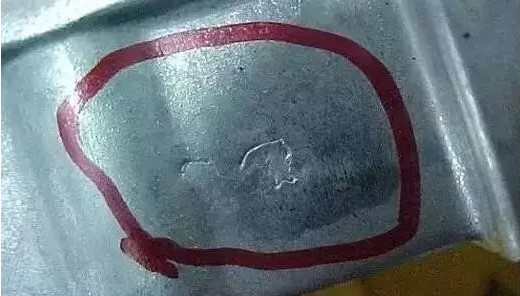

外觀檢查：壓鑄件表面有明顯的、不規(guī)則的、下陷線性型紋路（有穿透與不穿透兩種）形狀細(xì)小而狹長，有時(shí)交接邊緣光滑，在外力作用下有斷開的可能。

產(chǎn)生原因如下：

• 兩股金屬流相互對接，但未完全熔合而又無夾雜存在其間，兩股金屬結(jié)合力又很薄弱；

• 澆注溫度或壓鑄模溫度偏低；

• 澆道位置不對或流路過長；

• 填充速度低。

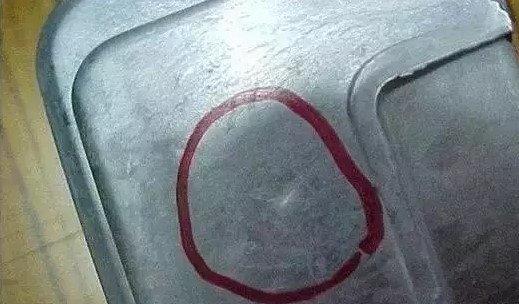

外觀檢查：在壓鑄件厚大部分的表面上有平滑的凹痕（狀如盤碟）。

產(chǎn)生原因如下：

• 由收縮引起

　　壓鑄件設(shè)計(jì)不當(dāng)壁厚差太大；

　　澆道位置不當(dāng)；

　　壓射比壓低，保壓時(shí)間短；

　　壓鑄模局部溫度過高。

• 冷卻系統(tǒng)設(shè)計(jì)不合理；

• 開模過早；

• 澆注溫度過高。

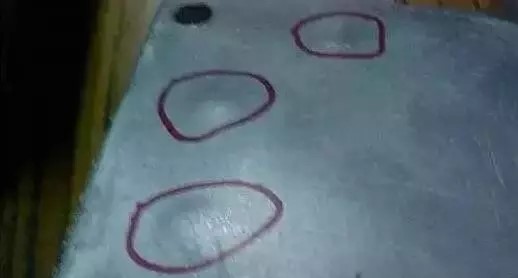

外觀檢查：鑄件表面與壓鑄模型腔表面接觸所留下的痕跡或鑄件表面上出現(xiàn)階梯痕跡。

產(chǎn)生原因如下：

• 由頂出元件引起

　　頂桿端面被磨損；

　　頂桿調(diào)整長短不一致；

　　壓鑄模型腔拼接部分和其他部分配合不好。

• 由拼接或活動(dòng)部分引起

　　鑲拼部分松動(dòng)；

　　活動(dòng)部分松動(dòng)或磨損；

　　鑄件的側(cè)壁表面，由動(dòng)、定?；ハ啻┎宓蔫偧纬?。

外觀檢查：小片狀及金屬或非金屬與金屬的基體部分熔接，在外力的作用下剝落小片狀物，剝落后的鑄件表面有的發(fā)亮，有的為暗灰色。

產(chǎn)生原因如下：

• 在壓鑄模型腔表面有金屬或非金屬殘留物；

• 澆注時(shí)先帶進(jìn)雜質(zhì)附在型腔表面上。

外觀檢查或破壞檢查：在鑄件局部有金屬的明顯層次。

產(chǎn)生原因如下：

• 模具剛性不夠在金屬液填充過程中，模板產(chǎn)生抖動(dòng)；

• 在壓射過程中沖頭出現(xiàn)爬行現(xiàn)象；

• 澆道系統(tǒng)設(shè)計(jì)不當(dāng)。

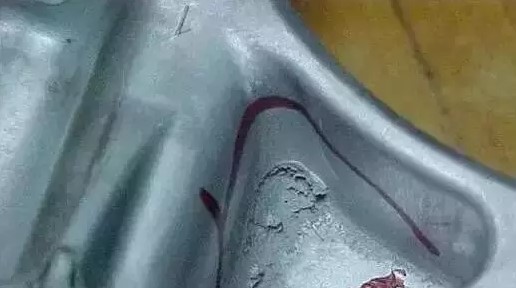

外觀檢查：壓鑄件表面在某些位置上產(chǎn)生粗糙面。

產(chǎn)生原因如下：

• 由壓鑄型（模）引起的內(nèi)澆道的位置方向和形狀不當(dāng)；

• 由鑄造條件引起的內(nèi)澆道處金屬液沖刷劇烈部位的冷卻不夠。

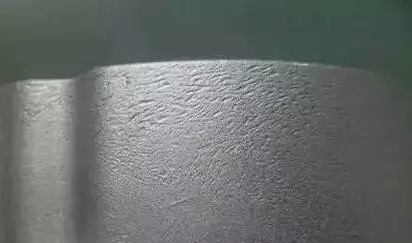

外觀檢查：壓鑄件局部位置有麻點(diǎn)或凸紋。

產(chǎn)生原因如下：

• 內(nèi)澆道位置設(shè)置不當(dāng)；

• 冷卻條件不好。

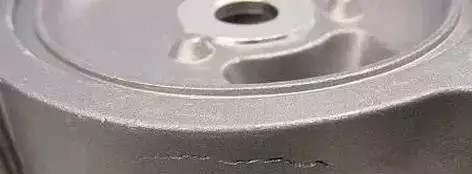

外觀檢查：將鑄件放在堿性溶液中，裂紋處呈暗灰色。金屬基體的破壞與裂開呈直線或波浪線形，紋路狹小而長，在外力作用下有發(fā)展趨勢。

產(chǎn)生原因如下：

• 合金中鐵含量過高或硅含量過低；合金中有害雜質(zhì)的含量過高，降低了合金的可塑性；鋁硅合金、鋁硅銅合金含鋅或含銅量過高；鋁鎂合金中含鎂量過多；

• 留模時(shí)間過短，保壓時(shí)間短；鑄件壁厚有劇烈變化之處；

• 局部包緊力過大，頂出時(shí)受力不均。

文章來源：公眾號“熱處理生態(tài)圈”

解決方案：

解決含量問題可以使用斯派克直讀光譜儀和手持式光譜儀來檢測合金中鐵含量是否過高或硅是否過低！

直讀光譜儀

手持式光譜儀

德國斯派克分析儀器公司是原子發(fā)射光譜儀生產(chǎn)廠家。自1979年成立以來，它不僅繼承了德國優(yōu)質(zhì)光學(xué)儀器制造的傳統(tǒng)，而且憑借其獨(dú)特的先進(jìn)技術(shù)和穩(wěn)定可靠的質(zhì)量以及周到的售后服務(wù)，始終處于世界發(fā)射光譜技術(shù)的領(lǐng)先地位。目前，已經(jīng)向全世界用戶提供了數(shù)萬臺(tái)各類光譜儀，在國內(nèi)已有近7000多臺(tái)SPECTRO的直讀光譜儀在運(yùn)行使用。

斯派克公司的產(chǎn)品廣泛應(yīng)用于：鋼鐵冶金、有色金屬、石油化工、機(jī)械制造、能源電力、鐵路運(yùn)輸、航空航天、食品衛(wèi)生、環(huán)境保護(hù)以及教學(xué)科研等各個(gè)領(lǐng)域。
