日本理學(xué)ZSX PrimusⅡ型X射線熒光光譜分析儀，該儀器為上照式端窗型單道掃描儀，配備LiF200、PeT、Ge、RX25、RX45共五塊晶體，性能優(yōu)越，高精密度以及低檢出限，可測試從N~U的的所有元素的定量分析和半定量分析。

理學(xué)ZSX PrimusⅡX射線熒光光譜儀是大型的緊密分析儀器，其價(jià)格昂貴，具有準(zhǔn)確、快速、無損、多元素同時(shí)測定、自度化程度高、測試含量范圍廣的特點(diǎn)。已經(jīng)廣泛應(yīng)用于鋼鐵、地質(zhì)、冶金、礦山、水泥工業(yè)、陶瓷工業(yè)、石油、環(huán)保、食品、商檢等領(lǐng)域。

本文章通過理學(xué)ZSX PrimusⅡ波長色散X射線熒光光譜儀的無標(biāo)樣線性E-Z掃描方法進(jìn)行半定量分析，匹配軟件自帶的 數(shù)據(jù)庫，用SQX定性分析計(jì)算結(jié)果，對礦石樣品進(jìn)行粉末壓片法進(jìn)行測定分析。

實(shí)驗(yàn)部分

一、儀器設(shè)備

理學(xué)ZSX PrimusⅡ型波長色散X射線熒光光譜儀（廣州儀德公司）。

二、儀器設(shè)備條件

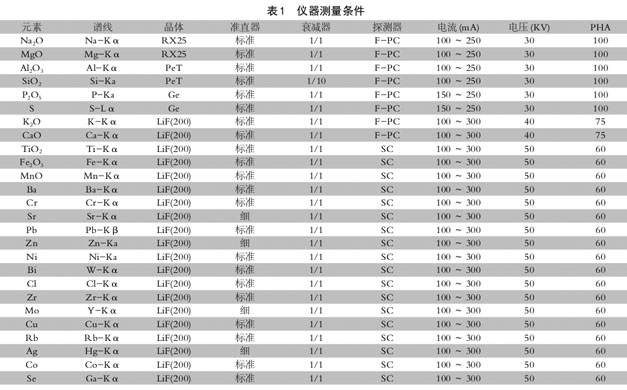

見表1所示。

三、樣品制備及結(jié)果比對

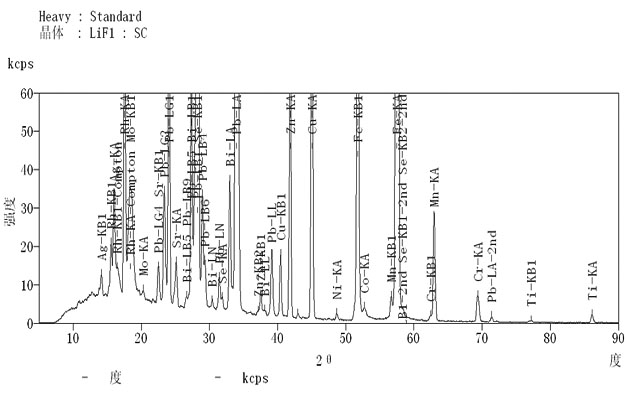

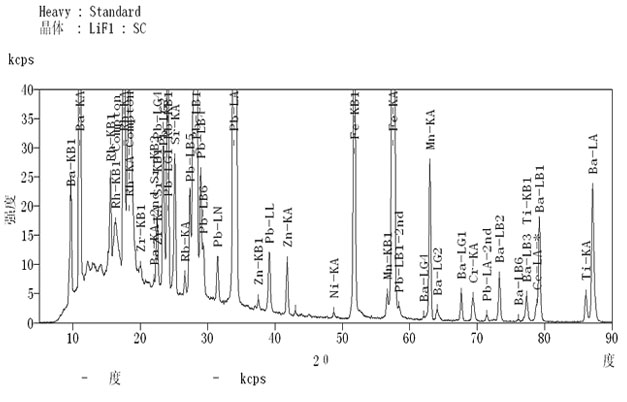

（1）取來的礦石進(jìn)行標(biāo)記為礦樣1、礦樣2，兩個(gè)典型的有金屬光澤、密度較大的，已經(jīng)加工至200目且在105℃烘干的樣品約5克，放入模具內(nèi)，用硼酸鑲邊墊底，在40噸壓力下保持10秒，取出，保證樣品表面平整，無裂縫。用筆在塑料邊緣編號(hào)，將制備好的樣品按設(shè)置好的順序放在儀器樣品盒內(nèi)，按照儀器測量條件輸入，進(jìn)行EZ掃描，約30min后查看分析結(jié)果。樣品元素譜圖如下。

（2）根據(jù)不同元素的含量選擇不同的分析方法，定量分析0.01%以上的元素，與X射線熒光光譜法EZ掃描進(jìn)行對比。

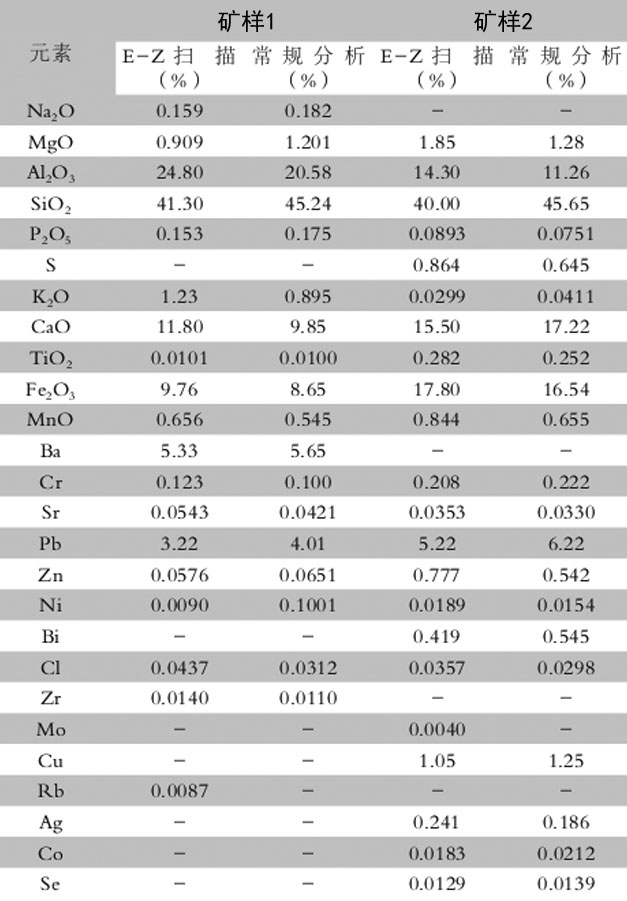

見表2。

四、結(jié)果與討論

a、波長色散X射線熒光光譜儀E-Z掃描不需要建立工作曲線，儀器自帶計(jì)算軟件和數(shù)據(jù)匹配庫。粉末壓片用硼酸鑲邊襯底壓片，保持樣品表面干凈平整，只需要在常溫下完成，制樣快，無需用酸堿等溶解樣品，成本低。

b、可測試含量在0.001%以上的包括F~U的所有元素，結(jié)果覆蓋常量、微量、痕量。測試時(shí)間短，一個(gè)樣品只需要20分鐘左右即可。

c、先用EZ掃描大致確定各元素的含量，在根據(jù)元素的高低選用不同的分析方法，配置不同含量梯度的標(biāo)準(zhǔn)溶液，還可以確定稱樣量、定容的體積、稀釋體積。例如：CaO、MgO含量高稱0.2000g用鹽酸溶解定容到100ml，吸取清夜用容量法,含量低稱0.1000g酸溶定容到100ml，稀釋用原子吸收法。從而提高結(jié)果的準(zhǔn)確性。

d、通過定性分析確定礦石的種類，對于其他元素測試時(shí)的干擾，就能選擇合適的方法。比如，E-Z掃描確定礦石中含有砷、銅、銻、鎢等元素時(shí)，容量法分析錫，則需要用硝酸-硝酸銨處理，過濾再堿熔。如礦石中含銅較高時(shí)容量法滴定鐵，熔融后加堿沉淀過濾再酸化還原滴定。

ZSX PrimusⅡ波長色散X射線熒光光譜儀的無標(biāo)樣線性E-Z掃描方法，用SQX定性分析計(jì)算結(jié)果，確定礦種和元素的大致含量，結(jié)果表明，EZ掃描能為常規(guī)的化學(xué)分析方法制訂方案起了很好的指導(dǎo)作用，從而縮短了分析周期，提高了檢測效率。
